一、 概述
氣動三通合流調節閥、氣動三通分流調節閥由氣動薄膜多彈簧執行機構和三通閥組成。
氣動三通調節閥用多彈簧執行機構，具有高度低、重量輕、安裝維修簡便等優點。
三通閥閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。 應用于比例調節閥或旁路調節，尤其適用于石油工業熱交換器的流 體溫度控制系統的調節，
二、 技術參數和性能
閥體
型式 | 直通鑄造球型閥 |
公稱通徑 | 合流閥：25~300mm、分流閥：80~300mm |
公稱壓力 | PN1.6、4.0、6.4MPa |
法蘭標準 | JB/T79.1-94、79.2-94等 |
材料 | 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |

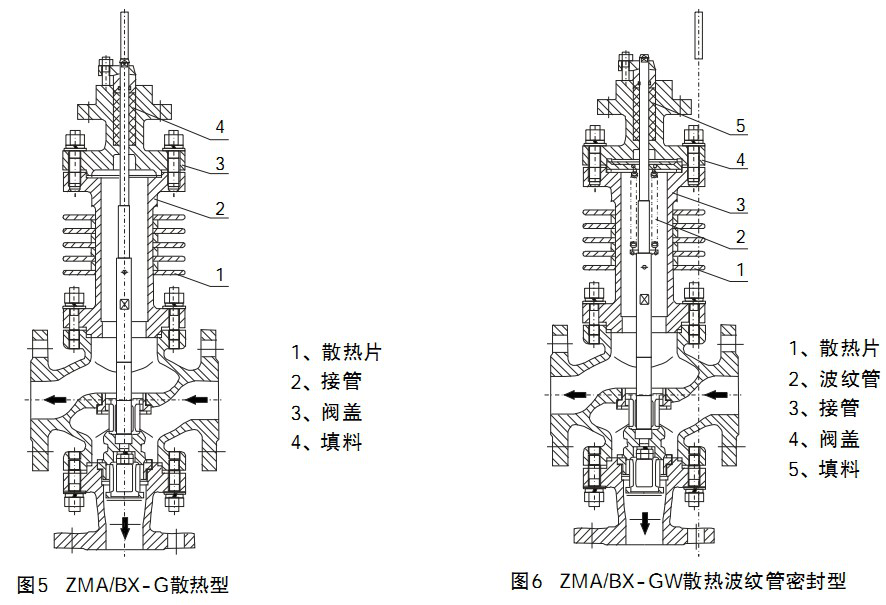

上閥蓋 | 標準型-17~+230℃、散熱型+230~+450℃、波紋管密封型-40~+350℃ |
壓蓋型式 | 螺栓壓緊式 |
填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料 |

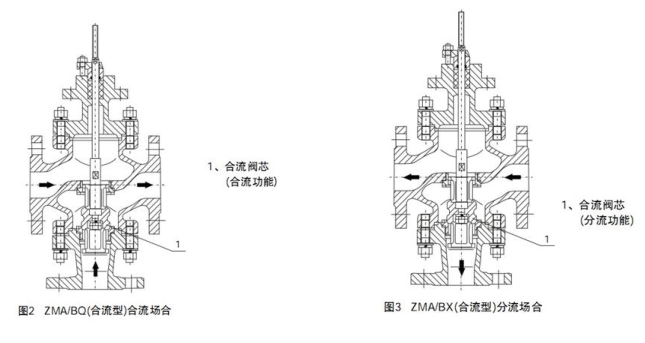

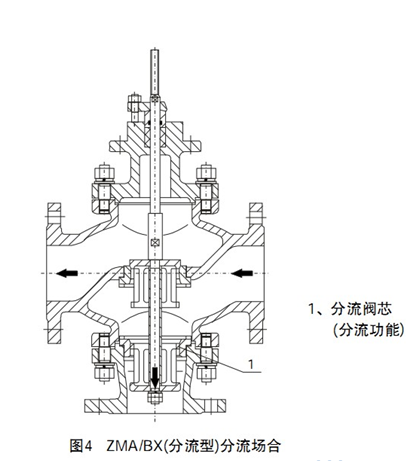

結構型式 | （詳見圖1~圖6） |
閥內組件
閥芯型式 | 薄壁圓筒型閥芯 |
流量特性 | 拋物線特性和線性特性 |
材料 | 不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆鎳焊司 太萊合金、鈦和耐腐蝕合金等。 |
執行機構
型式 | ZHA/B多彈簧薄膜執行機構 |
型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
有效面積cm2 | 350 | 350 | 560 | 900 | 1400 |
行程mm | 10、16 | 25 | 40 | 40、60 | 100 |
彈簧范圍Kpa | 20~100（標準）、20-60、60-100、40-200、80-240 |
膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 |
供氣壓力 | 140~400KPa |
氣源借口 | RC1/4″ |
環境溫度 | -30~+70℃ |
閥作用型式

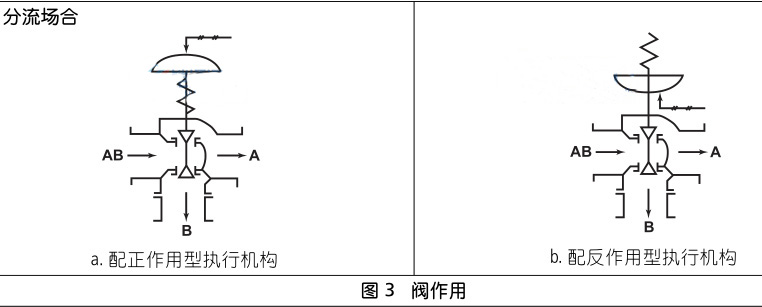

氣動分流三通調節閥

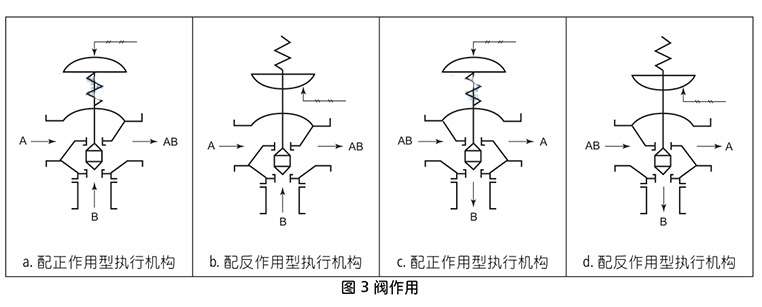

圖3a，A常開氣閉式，進口A(yíng)B，B出口常閉。 信號4mA B向關閉，信號20mA A向關閉
圖3b，A常閉氣開式，進口A(yíng)B，A出口常閉。 信號4mA A向關閉，信號20mA B向關閉
ZMAQ氣動三通合流
合流工況
圖3a，B常開氣閉式，進口A常閉。 信號4mA A向關閉，信號20mA B向關閉
圖3b，B常閉氣開式，進口B常閉。 信號4mA B向關閉，信號20mA A向關閉
分流工況
圖3c，B常開氣閉式，A出口常閉。 信號4mA A向關閉，信號20mA B向關閉
圖3d，B常閉氣開式，B出口常閉。 信號4mA B向關閉，信號20mA A向關閉
附件
定位器、空氣過濾器減壓器、保位閥、行程開關、閥位傳送器、手輪機構等。
性能
項 目 | 不帶定位器 | 帶定位器 |
基本誤差% | ±6.0 | ±1.5 |
回 差% | ≤5 | ≤1.5 |
死 區% | ≤4 | ≤0.6 |
始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.5 |
終點 | ±6.0 |
氣關 | 始點 | ±6.0 |
終點 | ±2.5 |
額定行程偏差% | ≤2.5 |
泄露量1/h | 0.1%×閥額定容量 |
可調范圍R | 30:1 |
三、額定流量系統Kv、額定行程、配用執行機構型號、允許壓差
注：對于波紋管密封調節閥，最大允許壓差為1.0MPa，表中數值若小于1.0MPa則不變，若大于1.0MPa則取1.0MPa。
四、閥體結構

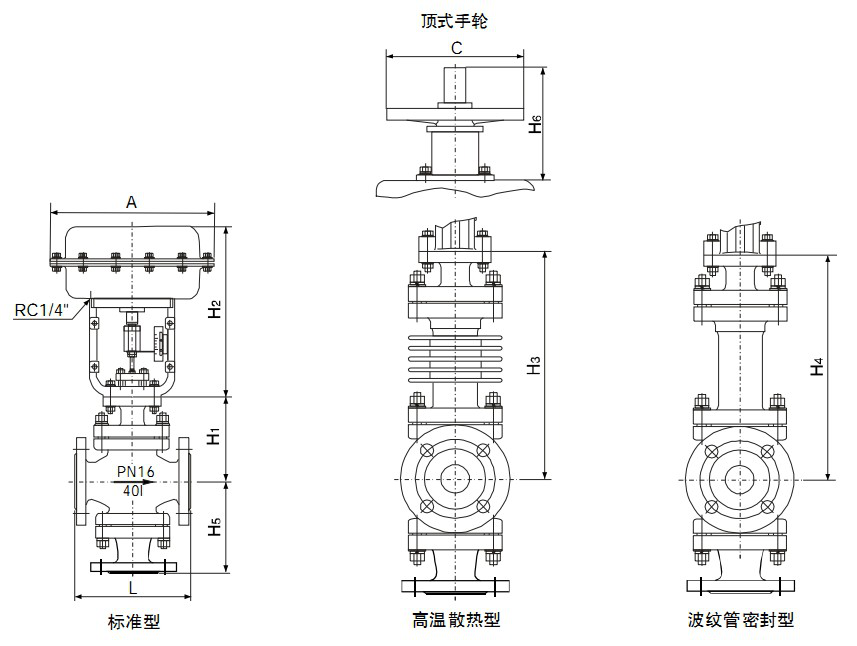

五、外形安裝尺寸
注：1、表中重量為不帶附件標準型數據，也可安裝側裝式手輪。
