一、概述

電動三通Y型球閥由電動執行機構和三通球閥組成。改變球芯與管道的相對位置，可以對三條管路流體實行不同的組合控制。

該產品以電壓為動力源，接受控制系統的開關信號，通過電機正反向，操作球閥按規定要求對管路進行切換。

T型三通可使三路正交的管道互相連通即起分流（合流）作用，也可使其中兩條管道連通而切斷另一條管道。

L型三通只能連通互相正交的兩條管道或切換方向，即起分配作用。

三通球閥按作用方式分單作用與雙作用兩種方式。單作用的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。

Y型三通球閥有相互成120°和兩通孔成135°，根據需要可實現對介質流向切換,能比相互垂直的兩個通道三通球閥流阻更小。

閥體

型式兩開式鑄造球閥

公稱通徑DN15~200mm

公稱壓力PN1.6、4.0、6.4MPa

ANSI 150、300

JIS 10K、20k

連接型式法蘭連接：RF、凹凸式

法蘭標準：JB/T79.1-94

ANSI B16.5-1981

JIS B2201-1984

材料WCB、ZG1Cr18Ni9TI、ZG0Cr18Ni12Mo2Ti、Ti（CF8、CF8M、CF3、CF3M）(SCPH2、SCS13A、SCS14A)

上閥蓋標準型：與閥體一體鑄造

工作溫度-20~+180℃ -20~300℃（對位聚苯閥座）

填料聚四氟乙烯、石墨

執行機構

型式3610電子式電動執行機構（可配德國PSQ、國產DKJ、SJ及智能電動執行機構IWK系列）3410R電動執行機構

輸入信號調節性：4~20mA·DC 1-5V·DC

兩位式：220VAC正反切換信號

閥位反饋信號4~20mA·DC

電源電壓220VAC,50Hz

380V/(IWK系列)

手動機構便攜式手動曲柄

環境溫度-10~+60℃,帶加熱器:-35~+40℃

閥作用型式電關式或電開式

性能

基本誤差±1.0％ 回差 1.0％ 死區 1.0％ 額定行程偏差 2.5％

執行機構

電子式電動執行機構的詳細結構說明請參閱執行機構說明書。

工作原理

當執行機構的控制部分接受來自調節器的信號（輸入信號4~2 0mA. DC或I~5V. DC）和來自開度檢測部分的開度信號，將兩信號比較并放大，向消除其差值的方向驅動和控制電機產生推力，通過連接來帶動閥芯的移動，從而改變閥芯與閥座的流通面積，直到消除兩部分的偏差，電機停止作，閥芯停止運動，以此來達到自動調節和切斷的目的。

執行機構

電子式電動執行機構的詳細結構說明請參閱執行器說明書。

3810是3610系列執行機構的升級換代產品，除具有3610系列伺服系統內裝，無需另配，關鍵部件控制器采

用先進的混合集成電路，并用樹脂澆注固化老化，可靠性高、防潮、防震；具有過載保護、溫度保護及力矩開

關保護三項保護功能等特點外，在方便使用方面做了大量的改進。

作為一種角行程執行機構，NA系列電動執行機構結構緊湊，即使安裝在危險的作業環境

中也能保證其高可靠性和品質。NA系列電動執行機構還能在輸出轉矩60NM~2500NM范圍內提

供最合理的解決方案。

PSQ系列角行程電子式電動執行機構體積小、重量輕、功能強，伺服放大器內裝，操作方便。

適用于對蝶閥、球閥、旋塞閥等90°角行程的調節及on/off動作。連接連桿后可用于風門及

檔板的調節。可選方頭輸出閥連接。

1/250以上），牢固可靠，運轉成本低，不需維護保養。可直接接受工業控制儀表或計算機等輸

出的4~20mA.DC（1~5V.DC）信號，進行位置控制。

閥內組件

閥芯形式T型、L型、Y型球型閥芯

流量特性快開特性

閥座聚四氟乙烯、增強聚四氟乙烯、對位聚苯

材料2Cr13、1Cr18Ni9TI、0Cr18Ni12Mo2Ti、Ti（CF8、CF8M、CF3、CF3M）

閥芯轉角90°120°135°

附件（根據要求配置）

電磁閥，空氣過濾減壓閥，手輪機構，限位開關，閥位傳送器，氣動加速器，保位閥，其它。

120度Y型電動三通切換球閥產品概述

電動Y型三通球閥有相互成120°和兩通孔成135°，根據需要可實現對介質流向切換,能比相互垂直的兩個通道三通球閥流阻更小。電動Y形三通球閥由電動執行機構和Y形三通球閥組成。Y形三通球閥的閥座密封根據工況不同，密封面可采用聚四氟乙烯（≤200℃）、對位聚苯（≤300℃）、或硬質合金（≤600℃）、噴焊鎳基合金(硬度大于HRC60)、超音速涂鎢鈷合金(硬度大于HRC70)及特種硬化材料等多種工藝材料，
電動Y型三通球閥結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等工作介質等，可滿足不同的工況要求。適用各種苛刻工況，軟密封適用≤200℃以下工況，硬密封碳鋼不超過425℃。

采用精小型電動執行器，有防爆和不防爆，齒輪齒條傳動，安全可靠；大口徑閥門采用蝸輪和多回轉電動執行機構組合，結構合理，輸出力大，有防爆和不防爆。

120度Y型電動三通切換球閥技術參數
1.閥體參數

閥芯結構

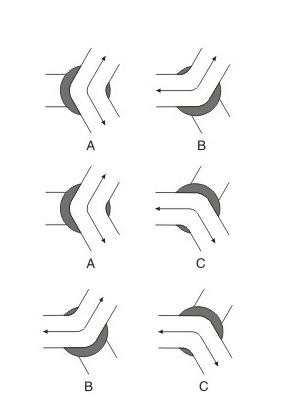

120度Y型三通球閥流向圖，三種組合，請選擇一種流向組合

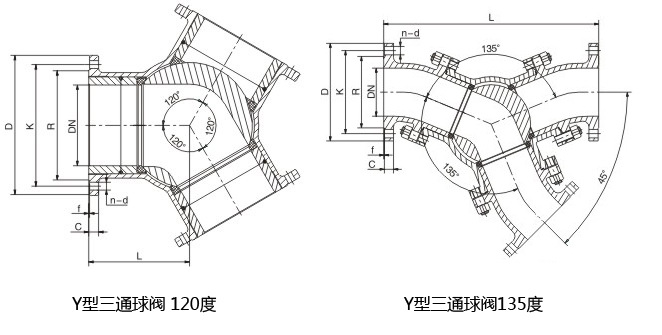

120度Y型三通球閥尺寸圖

主要由閥體、閥桿、球芯、閥座、填料等主要零件組成。標準球芯有L型三通雙口孔道和T型三口孔道兩種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制：T型孔道可起分流合流作用，L型孔道起配比作用，適用于液體、氣體、蒸汽等介質的配比調節與控制。

四、訂購須知

1.請在訂貨時提供詳細口徑規格、交貨地地、交貨時間。

2.根據管道需要，決定選用往復式（二位開關式）或彈簧復位式（常閉或常開式）。

3.可選配控制附件：（1）單電控電磁閥（斷電進常閉或常開），（2）雙電控電磁閥（開關式），（3）閥位開關回訊器，（4）氣源處理三聯件。特殊使用環境（易燃易爆場 合），何選防爆型。
