產品概述

    NBZCZP系列蒸汽電磁閥適用于以蒸汽為加熱介質，進行溫度自動控制的執行機構可對蒸汽加熱器、散熱器、干燥器等蒸汽設備及各類溫度自控儀、蒸汽定型機、蒸染機、蒸汽回潮機等盛大設備的鍋爐蒸汽管道進行二位式自動控制和遠程控制。 廣泛應用于染化、紡織、印染、食品、醫藥、卷煙、水泥制品、石油化工、冶金等部門的自控系統。 主要特點： 耐熱：電磁部分、密封件部分用特種耐高溫電工材料和密封材料，并應用了各種隔熱措施。 耐磨：選材合理，閥杯和導向套間巧妙地利用流體的潤滑作用，減少磨損。 耐冷凝：蒸汽管道的冷凝水是影響蒸汽電磁閥動作的重要因素，本閥則不受冷凝水影響。

產品特點

（1）外漏堵絕，內漏易控，使用安全。內外泄漏是危及安全的要素。其它自控閥通常將閥桿伸出，由電動、氣動、液動執行機構控制閥芯的轉動或移動。這都要解決長期動作閥桿動密封的外泄漏難題；唯有電磁閥是用電磁力作用于密封在電動調節閥隔磁套管內的鐵芯完成，不存在動密封，所以外漏易堵絕。電磁閥的結構型式容易控制內泄漏，直至降為零。所以，電磁閥使用特別安全，尤其適用于腐蝕性、有毒或高低溫的介質。 　　
（2）系統簡單，便接電腦，價格低廉。電磁閥本身結構簡單，價格也低，比起調節閥等其它種類執行器易于安裝維護。更顯著的是所組成的自控系統簡單得多，價格要低得多。由于電磁閥是開關信號控制，與工控計算機連接十分方便。在當今電腦普及，價格大幅下降的時代，電磁閥的優勢就更加明顯。 　　
（3）動作快遞，功率微小，外形輕巧。電磁閥響應時間可以短至幾個毫秒，即使是先導式電磁閥也可以控制在幾十毫秒內。由于自成回路，比之其它自控閥反應更靈敏。設計得當的電磁閥線圈功率消耗很低，屬節能產品；還可做到只需觸發動作，自動保持閥位，平時一點也不耗電。電磁閥外形尺寸小，既節省空間，又輕巧美觀。 　　
（4）調節精度受限，適用介質受限。電磁閥通常只有開關兩種狀態，閥芯只能處于兩個極限位置，不能連續調節，所以調節精度還受到一定限制。 　　
電磁閥對介質潔凈度有較高要求，含顆粒狀的介質不能適用，如有雜質須先濾去。另外，粘稠狀介質不能適用，而且，特定的產品適用的介質粘度范圍相對較窄。 　　
（5）型號多樣，用途廣泛。

技術參數

公稱通徑	10~500
公稱壓力（MPa）	1.6
工作壓差（MPa）	蒸汽、水、油（粘度≤4°）
介質溫度（℃）	-29~180
作用方式	常開 常閉
使用條件	普通 防爆
功率（W）	10~120
電壓	220VAC（其它可訂制）
閥體材質	WCB CF8

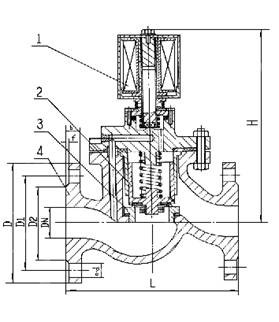

外形尺寸

DN	H	L	D	K	d	C	n-φd
10	175	130	90	60	41	14	4-14
15	175	140	95	65	46	14	4-14
20	180	150	105	75	56	16	4-14
25	195	160	115	85	65	16	4-14
32	205	180	140	100	76	18	4-18
40	220	200	150	110	84	18	4-18
50	235	230	165	125	99	20	4-18
65	250	290	185	145	118	20	4-18
80	260	310	200	160	132	20	8-18
100	290	350	220	180	156	22	8-18
125	365	400	250	210	184	22	8-18
150	400	480	285	240	211	24	8-22
200	416	600	340	295	266	24	12-22
250	434	730	405	355	349	26	12-26
300	490	850	460	410	370	28	12-26
350	565	980	520	470	429	30	16-26
400	640	1100	580	525	480	32	16-30
450	720	1200	640	585	548	40	20-30
500	795	1250	715	650	609	44	20-33
