產品概述

電動直通O型切斷球閥，具有切斷性能，當閥全開時，其流路和管道內徑基本相同，壓力損失極小，其特點是密封性能好，流向不限，動作靈活，維修方便，使用壽命長，是一種旋轉型自動操作閥門，接受開關量信號，只需旋轉1/4周就能實現閥門全開或全閉作用，適用于各種液體、氣體、含纖維、微小顆粒漿類流體。

O型球閥有兩種設計結構，浮動球閥與固定球閥，浮動球型價格便宜，多見于低壓小口徑。固定球閥不會(huì )因受壓，球體向閥座移動，因而閥座受壓小，轉矩小，壽命長。
廣泛適用于石化、冶金、電力、輕工、醫藥等工業部門生產過程控制中。

產品特點

本身密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。
1．流體阻力小，全通徑的球閥基本沒有流阻。
2．結構簡單、體積小、重量輕。
3．緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會(huì )引起閥門密封面的侵蝕。
7．適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
8．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

技術參數

■ 閥體

型 式：直通鑄造球型閥
公稱通徑：15、20、25、32、40、50、65、80、125、150、200、250、300、350、400mm
公稱壓力：PN1.6、2.5、4.0、6.4MPa
法蘭標準：JB/T79.1-94、79.2-94等
材 料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
上 閥 蓋：與閥體成一整體 -45～+400℃
壓蓋型式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

■ 閥內組件

閥芯型式：球型閥芯
流量特性：快開特性
材 料：鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
額定行程：全開90°

■ 執行機構

型 式：3810R、PSQ、DCL、HQ 電子式電動執行機構
輸入信號：1-5V·DC
電源電壓：220V/50Hz
環境溫度：-25～+70℃

■ 閥作用型式

電關式(B)、電開式(K)

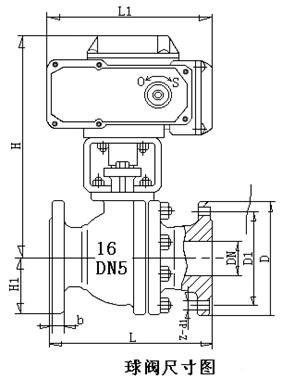

外形尺寸

公稱通徑DN	L	D	H	L1	D1	b	Z-d1	H1	L2
壓力MPA	1.6/2.5/4.0	1.6/2.5/4.0			1.6/2.5/4.0	1.6/2.5/4.0	1.6/2.5/4.0
15	130/130/140	95	275	160	65	14/16/16	4-14	48	208
20	140/140/150	105	280	160	75	14/16/16	4-14	53	208
25	150/150/165	115	287	196	85	14/16/16	4-14	58	208
32	165/165/180	135	384	196	100	16/18/18	4-18	68	208
40	180/180/200	145	312	196	110	16/18/18	4-18	73	208
50	200/200/220	160	325	196	125	16/20/20	4-18	80	208
65	220/220/250	180	335	255	145	18/22/22	4-18/8-18/8-18	90	256
80	250/250/280	195	365	255	160	20/22/22	8-18	98	256
100	280/280/320	215/230/230	400	255	180/190/190	20/24/24	8-18/8-23/8-23	120	256
125	320/320/360	245/270/270	420	255	210/220/220	24/28/30	8-23/8-25/8-25	140	256
150	360/360/400	280/300/300	440	255	240/250/250	24/28/30	8-23/8-25/8-25	167	256
200	400/400/550	335/360/375	470	255	295/310/320	26/34/38	12-23/12-25/ 12-30	210	256
250	630 750	405 470	545	310
300	750 870	460 530	580	310
