產品概述
NBKVVQ643H可調比高，反應靈敏，流通能力大，氣動V型球閥，由活塞式氣動執行機構和V型球閥組成，是一種由V型切口球面閥板在小開度范圍內貼著密封面旋轉而控制流體的角行程調節閥。
采用板簧加載的可動閥座結構，閥座與球體不會(huì )產生卡阻或脫離等問題，密封可靠，使用壽命長。V型球閥閥芯設計成帶有特殊開關的V型缺口，流通能力大，壓力損失小，并具有精確的截流特性和控制功能，流量特性為近似等百分比。啟閉件采用V型球缺結構，解決了閥腔易沉積介質的問題。
V型球閥適用于Class150～600、PN1.6～10.0MPa，工作溫度≤200℃的各種管路上，用于調節管路中介質的壓力及流量。選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制。
氣動V型球閥適用于兩位切斷、調節的場合，可配閥門定位器輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉。亦可配行程限位開關、電磁閥、三聯件及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關氣動V型球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。
氣動V型球閥廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等工業部門的自控系統。
產品特點
1、結構緊湊，體積小，可豎臥安裝等優點。
2、具有出色的調節特性：V型球閥具有一個近似等百分比的固有流量特性及高達300：1的可調比。因此V型閥可以在廣幅的變化范圍內提供精確的控制。
3、最大流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的最大值特別高，流通能力特別大，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸。
4、V型球閥采用雙軸承結構，機械穩定性能高，啟動扭矩小，保證了閥門具有極好的靈敏度和感應速度。
5、最大可靠（安全）性：閥體為一個整體，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。
6、金屬閥座的優越密封性：V型球閥采用可動金屬閥座，自助補償功能，并具有優越密封性能及超長的使用壽命。在流向上，泄漏量≤10-6×額定流量系數。
7、超強的剪切能力：V型球閥采有金屬硬密封結構，V型球閥芯及金屬閥座在回轉過程中，V型缺口與閥座產生一個強大的剪切力能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。
8、可選配本公司生產的氣動、電動、及氣動調節型、電動調節型。具體請見本站執行器及調節閥部份。
技術參數
主要性能指標
| 公稱通徑 DN(mm) | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 額定流量系數KV | 32 | 46 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 |
| 允許壓差(MPa) | ≤ 公稱壓力 |
| 動作范圍 | 0～90° |
| 泄露量Q | 軟密封VI級、硬密封IV級、符合ANSI B16.104標準 |
| 基本誤差 | 帶定位器：小于全行程的±2% |
| 回差 | 帶定位器：小于全行程的2% |
主要性能規范
| 試驗壓力(MPa) | 公稱壓力(MPa) | 壓力級 | JIS(K) |
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K |
| 強度試驗 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.0 | 7.5 | 16.5 | 2.4 | 3.8 |
| 密封試驗 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 12.1 | 1.5 | 2.8 |
| 氣密試驗 | 0.4～0.7MPa |
主要技術參數
閥體
| 閥體形式 | 直通鑄造球型閥 |
| 公稱通徑 | DN25～400mm |
| 公稱壓力 | 國標PN1.6、2.5、4.0、6.4 MPa； 美標ANSI 150、300LB ； 日標JIS 10、20、30K |
| 法蘭標準 | JIS、ANSI、GB、JB、HG等 |
| 連接形式 | 法蘭式、對夾式 |
| 閥蓋形式 | 整體式 (適用溫度-45～+400℃) |
| 壓蓋型式 | 螺栓壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
閥內件
執行機構
| 執行器型號 | GT、AT、AW系列單雙作用氣動執行器 |
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -20～+90℃ |
| 作用形式 | 單作用執行機構： 氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構： 氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、行程開關、 保位閥、閥位傳送器、手輪機構等 |

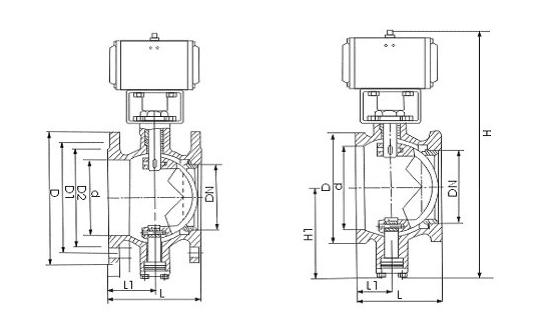

外形尺寸
| 公稱通徑 DN(mm) | 尺寸 | 執行器型號 |
| H | H1 | 對夾式 | 法蘭式 |
| D | L | L1 | D | D1 | D2 | P | L | Z-φd |
| 25 | 320 | 57 | 64 | 50 | 25 | 110 | 85 | 65 | 14 | 102 | 4-14 | 可選配 GT、AW、AT 系列執行器
(以上選配僅供 參選具體選用 根據實際要求) |
| 40 | 400 | 63 | 82 | 60 | 25 | 145 | 110 | 85 | 16 | 114 | 4-18 |
| 50 | 450 | 92 | 100 | 75 | 32 | 160 | 125 | 110 | 16 | 124 | 4-18 |
| 65 | 450 | 100 | 120 | 85 | 38 | 180 | 145 | 120 | 18 | 145 | 4-18 |
| 80 | 465 | 108 | 131 | 100 | 45 | 195 | 160 | 135 | 20 | 165 | 8-18 |
| 100 | 500 | 117 | 158 | 115 | 50 | 215 | 180 | 155 | 20 | 194 | 8-18 |
| 125 | 550 | 140 | 180 | 135 | 55 | 245 | 210 | 185 | 22 | 213 | 8-18 |
| 150 | 610 | 177 | 216 | 160 | 65 | 280 | 240 | 210 | 24 | 229 | 8-23 |
| 200 | 710 | 200 | 268 | 200 | 80 | 335 | 295 | 265 | 26 | 246 | 12-23 |
| 250 | 850 | 252 | 326 | 240 | 92 | 405 | 355 | 320 | 30 | 297 | 12-25 |
| 300 | 950 | 270 | | | | 460 | 410 | 375 | 30 | 338 | 12-25 |
注：以上參數均以國標PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術參數可能有一定變化，請咨詢公司技術部門索取新數據。
